MON QAV250 (CLONE)

[TiTTaN]

bonjour, voici mon joujou un clone qav250!



il est actuellement en cours de montage donc un peu d indulgence

voici les détails:
- Frame : Clone QAV250
- Carte Controleur vol MultiWii SE V2.5 Crius
- ESC Mystery 12A Simonk
- Moteur EMAX MT1806 2280kv
-Accu Lippo Zippy 1600Mah
radiocommande Flysky FS-T6-RB6 2.4GHz avec son recepteur:
je l'ai déjà modifié avec une lippo


et perso j'ai regardé la qualité de la frame, elle est irréprochable pour du chinois, la finition est bonne

Le seul inconvénient de ce kit et que le vendeur a mis les différents éléments sans verifier la compatibilité:

J'ai une carte de distribution qui ne rentre même pas dans le châssis et la Multiwii est trop grande aussi, on a pas de perçage pour elle, les perçages sur le châssis sont conçus pour des cartes plus petites. c'est pas problématique mais c est juste chiant.

J'ai résolu ses problèmes en soudant directement un câble awg directement sur les ESC et j'ai fixé le contrôleur de vol sur de la mousse pour les vibrations
voila mon joujou

[Dehas]

Jolie montage

[teamd]

C'est koi exactement la modification de ta radio et quelle lipo a tu utilisé?

[TiTTaN]

rien d exceptionnel, on m a donné une lipo neuve pour radio commande futaba mais pas adaptable pour le mienne.

J'ai simplement récupérer le circuit filaire des piles j' ai souder un connecteur lipo, puis comme l accu était un peu trop epais, j ai fait une découpe dans le fond du compartiment des piles avec de la mouse pour bien tenir l accu.

[TiTTaN]

Ça y est j ai reçu mes XT60 le temps de faire des petites soudures et c est le début des tests [yahoo.gif] [yahoo.gif]
J attends encore mon module bluetooth et mon buzzer batterie , mais je peux déjà avancer

[TiTTaN]

ca y est, il bouge, il est vivant

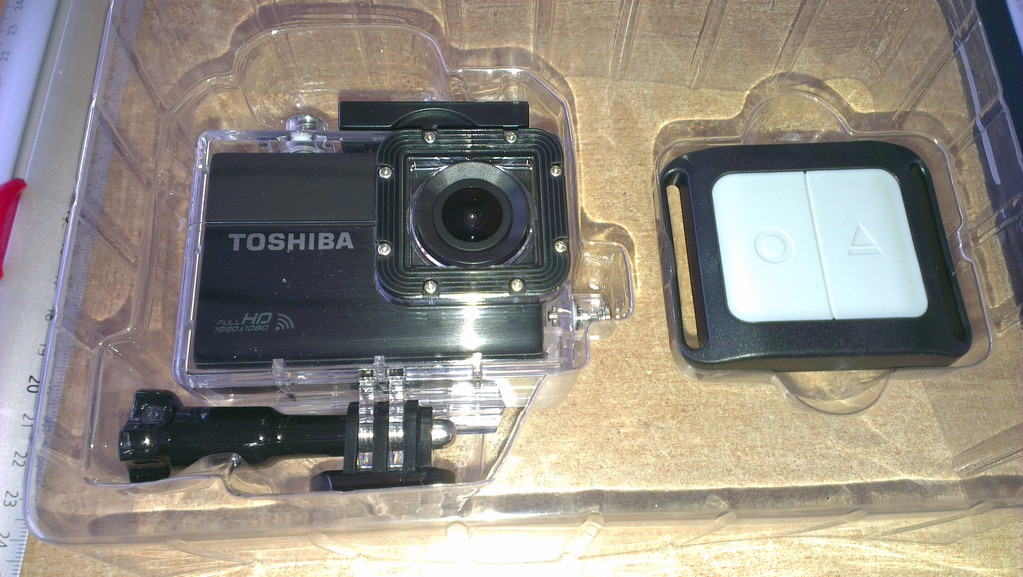

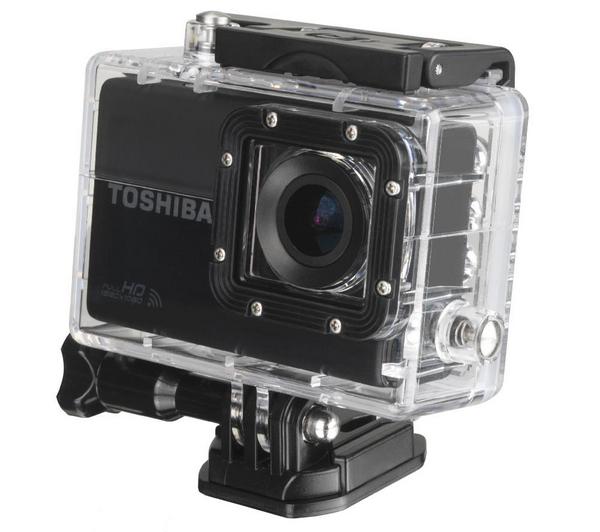

en plus comme cadeau d'un fournisseur il me file une camera type gopro: la Toshiba camilea xsport


je suis très content et en plus elle compatible avec tous les accessoires GOPRO ENORME

ca sent le FPV dans pas longtemps (faut que je renfloue les finances)

maintenant faut que je me trouve des leds styles QAV250 style Lumenier, mais je suis un peu largué devant le nombres de choix, je suis noyé complet
un tuyau ???

[TiTTaN]

pour les leds, j'ai craqué

ma première commande chez banggood et un petit test pour voir s'il sont bien.

j'ai pris ca:
http://www.banggood.com/fr/5Diatone-3-4 ... 62285.html

http://www.banggood.com/fr/LED-Decorati ... 51108.html rouge + bleu

et un jeu d'hélices http://www.banggood.com/fr/Gemfan-5x3-I ... 37866.html

et je vais en plus m imprimer un jeu de protection hélice pour le début au cas ou, + cache pour le flanc de machine http://www.thingiverse.com/thing:583027 mais pas orange

[TiTTaN]

montage terminé et branchement fini:



voici ma camera ( elle est wifi mais le fpv c est caca pour en faire) et pas de prise extérieur pour la sortie vidéo, faut basculer le clapet latéral:


hâte de mettre les hélices et voir ce que ca donne

[TiTTaN]

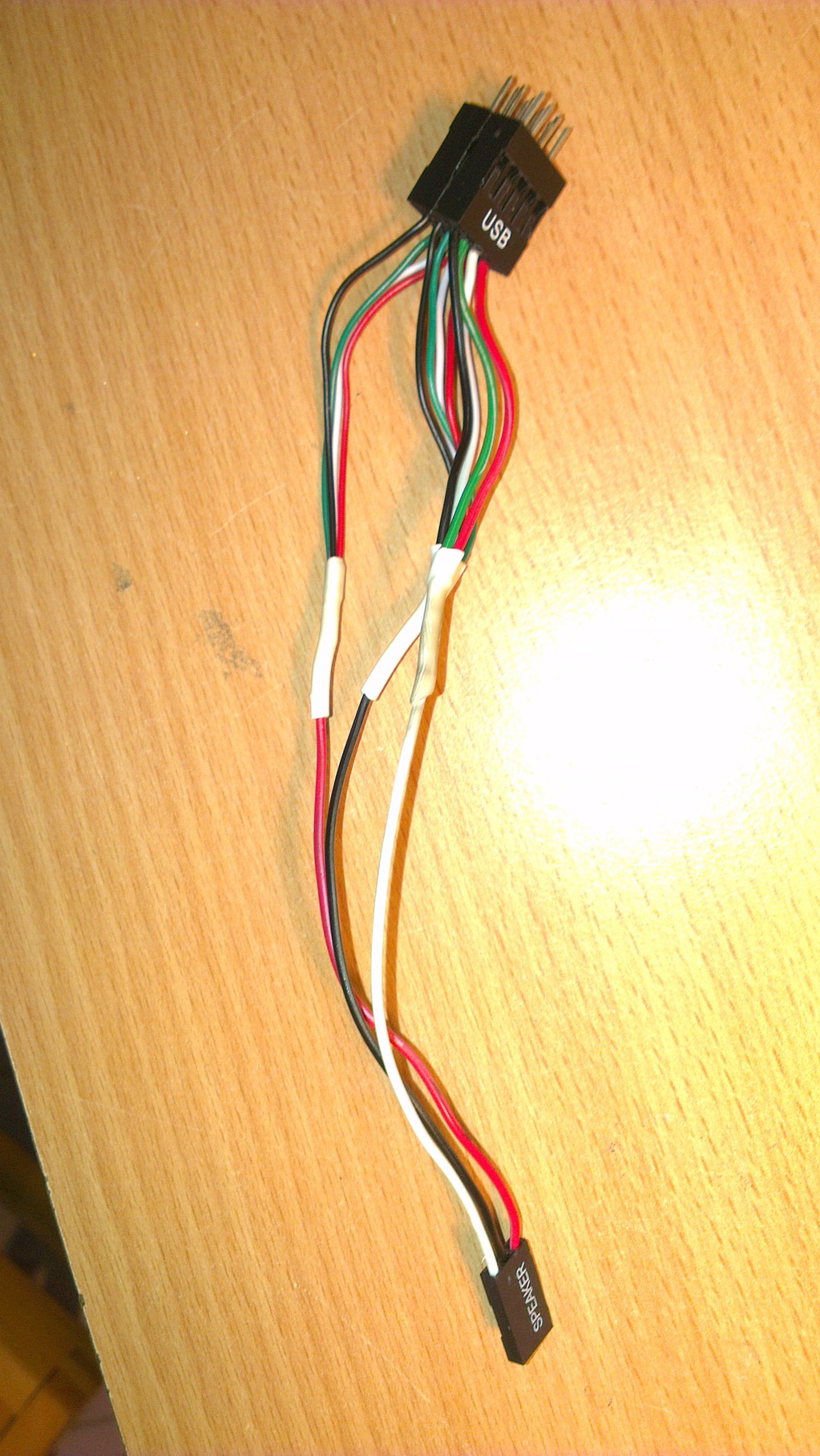

après m'être promené sur le forum et me renseigner par calibrer les esc, j'ai fabriqué les adaptateur pour faire les 4 en un fois:



donc maintenant je recupere mes ecs sur mon adaptateur, je branches avec le ch3 throotle
ensuite:

-Allumer la radio
-Gaz en haut
-alimenter l'ESC ou brancher la lippo c est pareil
-attendre le ou les bib
-gaz en bas
-bib ou bib bip
- j'éteins tout et puis fini.


JE me suis pas trompé ??

[Dehas]

Nickel

[TiTTaN]

j'ai fais l'etalonnage, puis j'ai voulu faire un test ce matin, c est la catastrophe, il s est retourné sur le côté: j'ai les moteurs du côté droit qui ne tournait pas, il avait la tremblotte: il était chaud comme leur ESC

il veut pas voler mon bébé

je vais commencer par refaire les soudures entre ESC et le moteur pour commencer !!

[TiTTaN]

bon , j ai refais les soudures, mais pas comme je veux:

Les soudures sont pas propres: j'ai raccourci les câbles moteurs et lorsque j'ai voulu les souder, j ai étamé le câble sans succès comme s'il était tres gras dégelasses , j'ai du le bruler pour avoir un semblant de pénétration de l'étain dans l âme du câble (mais c est pas ca).

question: comment avait vous réussi a souder les câbles moteurs quand vous les raccourcissait ??

Apres cela j'ai voulu faire un essai, les hélices tournaient normalement mais pas équilibrer ( je l'avais pas vu sur le coup), je pense que le calibrage esc avec des soudures défectueuses doit y être pour quelque choses

j'ai fait une moteur de 30cm et il s est littéralement retourné sur le coté. résultat: j'i un moteur qui tourne plus.

SVP: pour les soudures vous avez une astuce ?

[TiTTaN]

Personne ????

[TiTTaN]

bon ma panne était un ESC, j'ai changé les 4 par des modèles Afro 20A.

J'ai refais un calibrage des ESC, nickel

j'ai refais un test de vol et la il danse a la limite de l incontrôlable:

il part bien vers l arrière puis quand je le rattrape nickel et faut que je redonne un autre coup

Je pousse vers l'avant ca va un peu trop il se retourne ( marche pas le gyro??)

Mes joysticks semblent être bien étalonnés, j'ai regardé la doc sur ma CCV et sur ma radiocommande pas de mode Accro
FAut il regler quelques choses sur la MultiWii 2.5 ??
J'ai vu qu on pouvais régler les PID ?? qu"est ce que j'ai loupé sinon ??

[TiTTaN]

bon après des recherches sur Google, jai vu qu'il fallait paramétrais la multiwii 2.5
donc je me suis attelé mais sans grand succès, donc je passe dans la section approprié pour mn soucis

[TiTTaN]

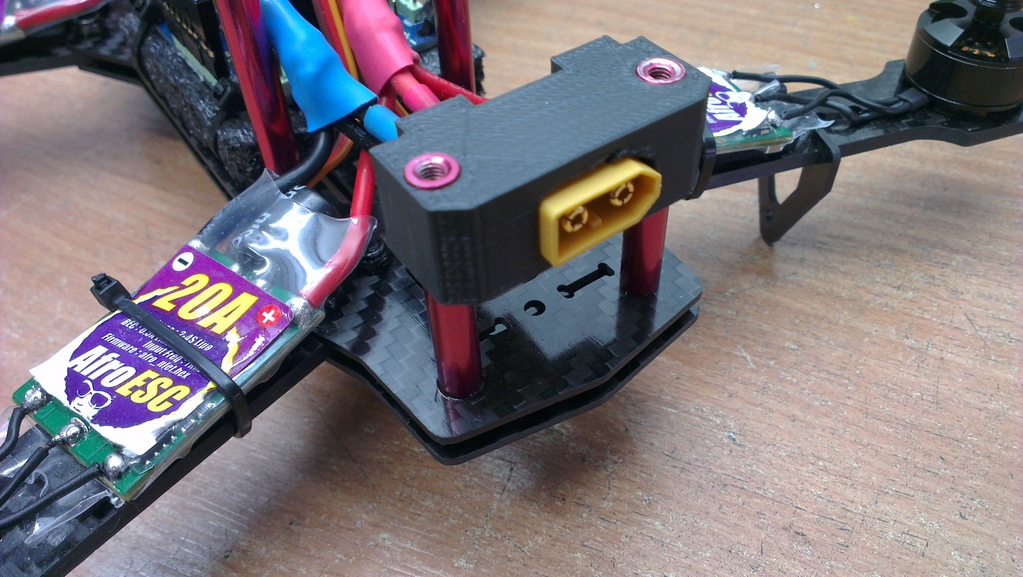

petite MAJ pour la prise XT60, j en avais marre de me hacher les mains dessus, je me suis imprimé un petit support de rêves :

[rn3]

Super

Tu as le fichier du support de prise ?
Merci

[TiTTaN]

pas de problème
donne moi ton adresse en MP que je te l envoie

[TicaMoi]

petite MAJ pour la prise XT60, j en avais marre de me hacher les mains dessus, je me suis imprimé un petit support de rêves :

Attention au choix de ton antenne pour l'émetteur vidéo (si tu comptes l'installé à l'arrière).
Tu ne pourra pas mettre une antenne avec connecteur à 90° mais un connecteur droit : le câble d'alim viendra gêner l'antenne sinon.

[TiTTaN]

merci pour l'info, le connecteur peut glisser vers le bas et c est prévu mais pas de suite.

petite news:
Mon adaptateur Bluetooth déconne plein tube, il se connecte une fois sur 2, donc je me suis commandé plein de choses par frustration :

Un adaptateur USB FTDI http://www.ebay.fr/itm/281473504144?ssP ... 1439.l2649
Un contrôleur de Vol CC3D pour 10€ d'ocass
Du câble 12AWG noir et rouge
des hélices 5030
de la Gaine thermo rétractable.

J'espère recevoir en priorité l'adapteur FDTI pour me remettre dans mon problème de contrôle

[TiTTaN]

Ca y est, j'ai fait mon vol inaugural aujourd'hui
A part 3 helices et 2 supports cassés je suis content.
Ca part comme une balle contrairement a mon ancien "jouet"

J ai vu mes réglages a ajuster: lorsque je lâche les joysticks le drone continue sa course sauf quand je donne un contre coup
Je pense que c est dans le PID a régler surtout le I

Je possède un adaptateur Bluetooth mais qui est mal régler (il est a 9600b contre115200 pour la multiwii) les ZMR communément appelée comme ca sur les forums américain et soucis très connus .
Le vendeur de mon adaptateur cités avant me dis que je peux reprogrammer mon Bluetooth,
Quelque un pourrait me le confirmer ?

[TiTTaN]

Petite MAJ du drone (faudrait que je lui trouve un petit nom ):

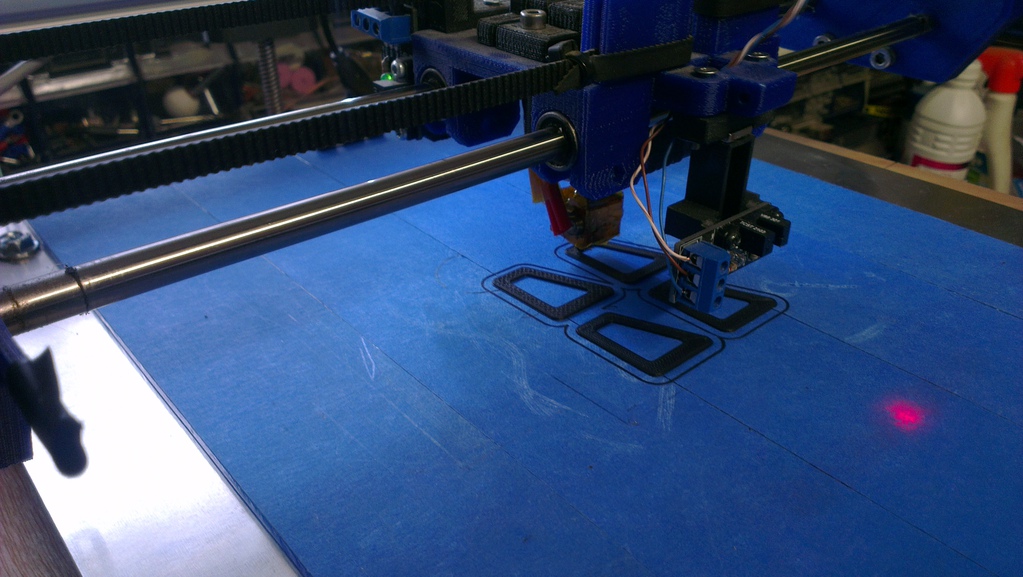

impression du nouveau train d'atterrissage

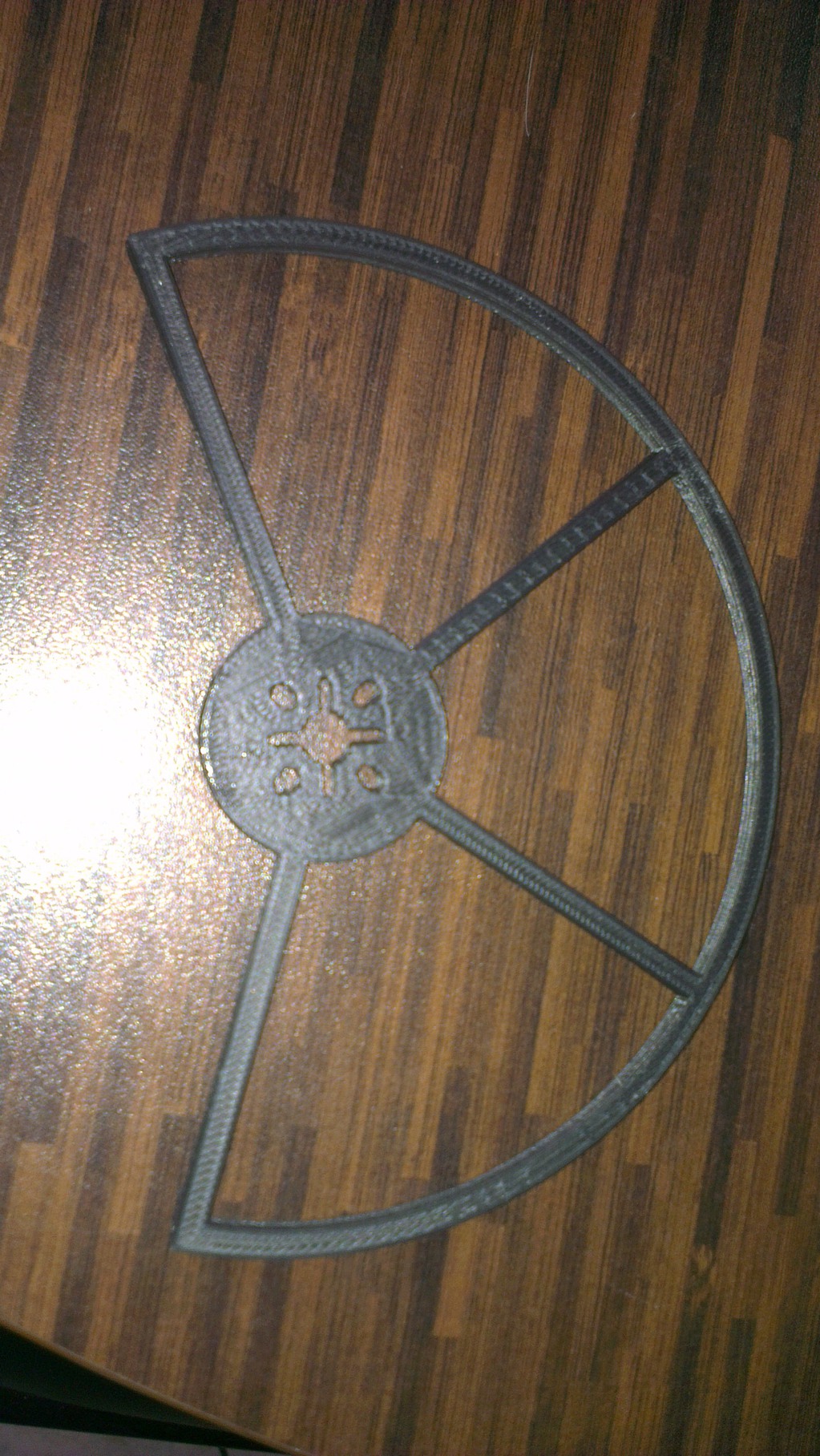

impression de protections hélices le temps de faire les réglages:

[roudoudou]

Salut, est ce que tu partages tes fichiers STL quelquepart ??
Super boulot !
a+

[TiTTaN]

les 2 fichiers viennent de thingiverse:

les pieds https://www.thingiverse.com/thing:574483

les protections: https://www.thingiverse.com/thing:648797

[roudoudou]

Merci !
Celui que je cherche en priorité, c'est celui pour la prise XT60 . Il vient aussi de thingiverse ?
Merki Encore
